Projet : Relevé 3D du moulin de Musset à Lavazan (33) et relevé topographique du site ; pour Martin Mogendorf, architecte du Patrimoine.
Objectif : Étude historique et architecturale préalable à la mise en valeur du site.
Problématique : Accès difficile sous la voûte du moulin, en partie immergée ; Relevé topographique conduit avec un soin particulier pour révéler les micro-reliefs du site, ancien canal d’amenée et ancienne digue.

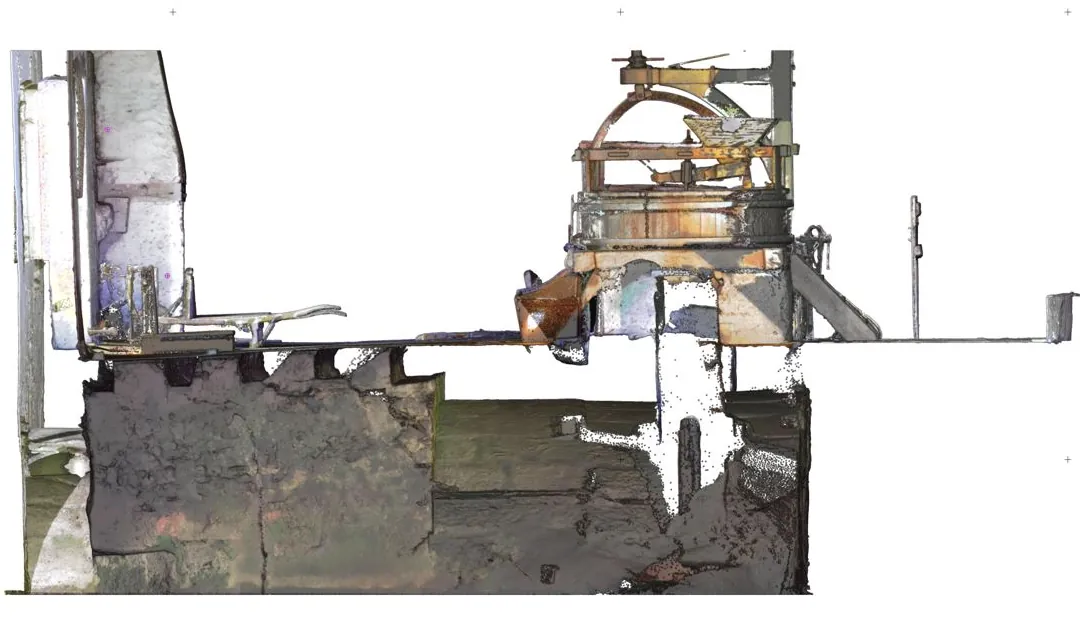

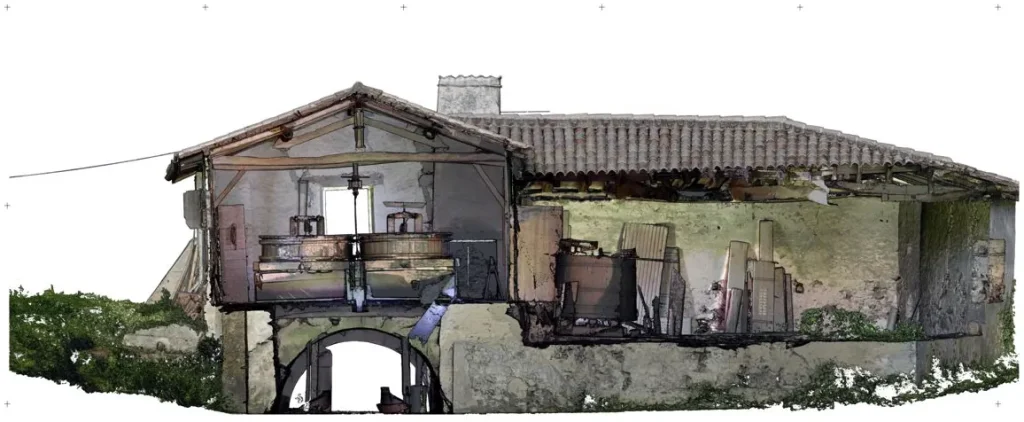

Coupe texturée dans le nuage de points

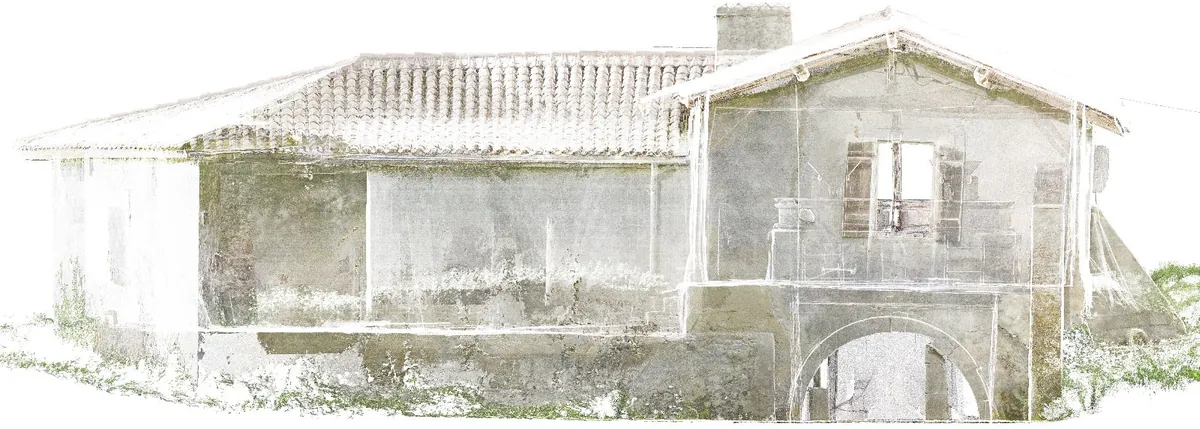

Élévation radiographique dans le nuage de points

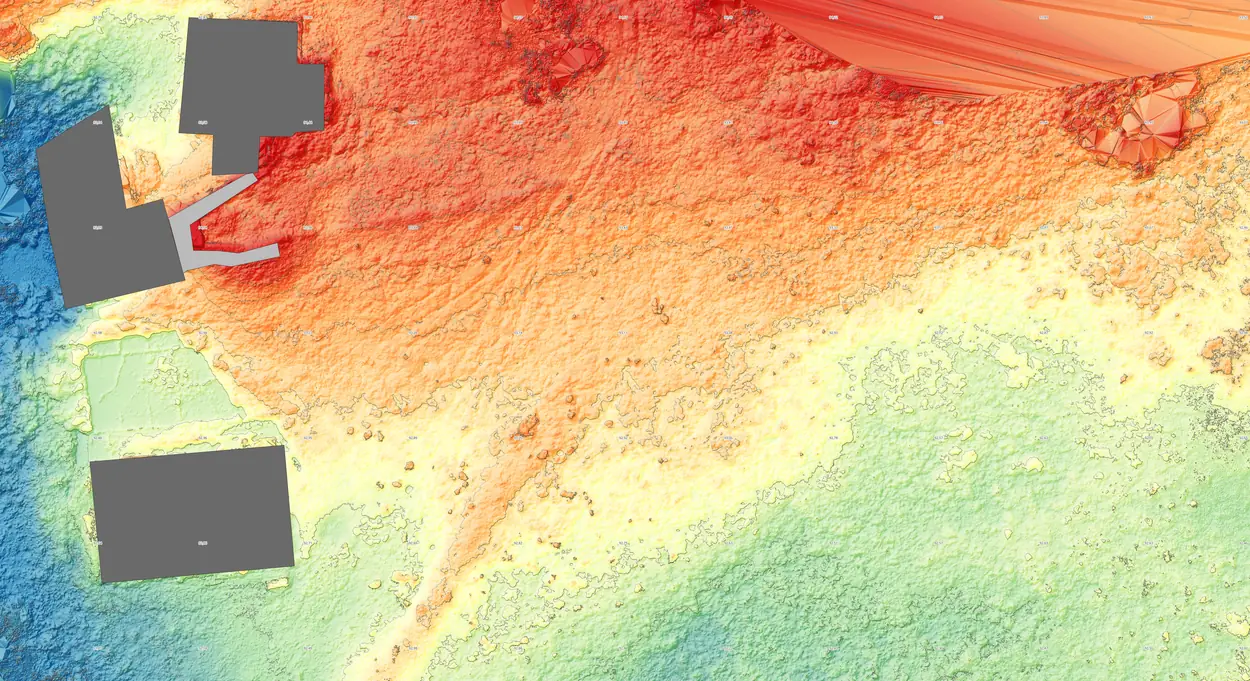

Modèle numérique de terrain au 1/1000 · révélation des micro-reliefs du site
Résultats : Nuages de points, modèles 3D texturés, ortho-photographies, coupes, modèle numérique de terrain, et dessins 2D par Rémi Chuilon.

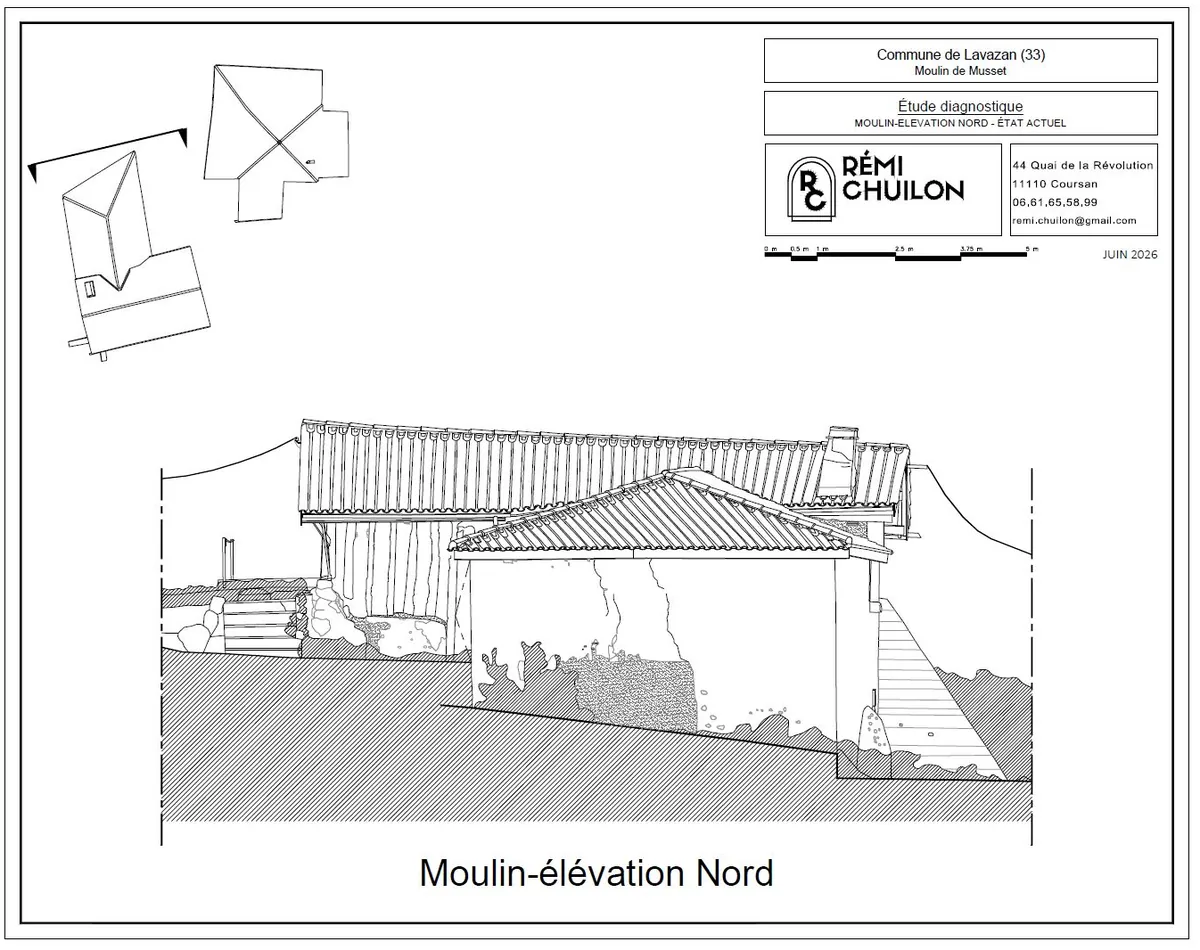

Élévation nord · dessin Rémi Chuilon

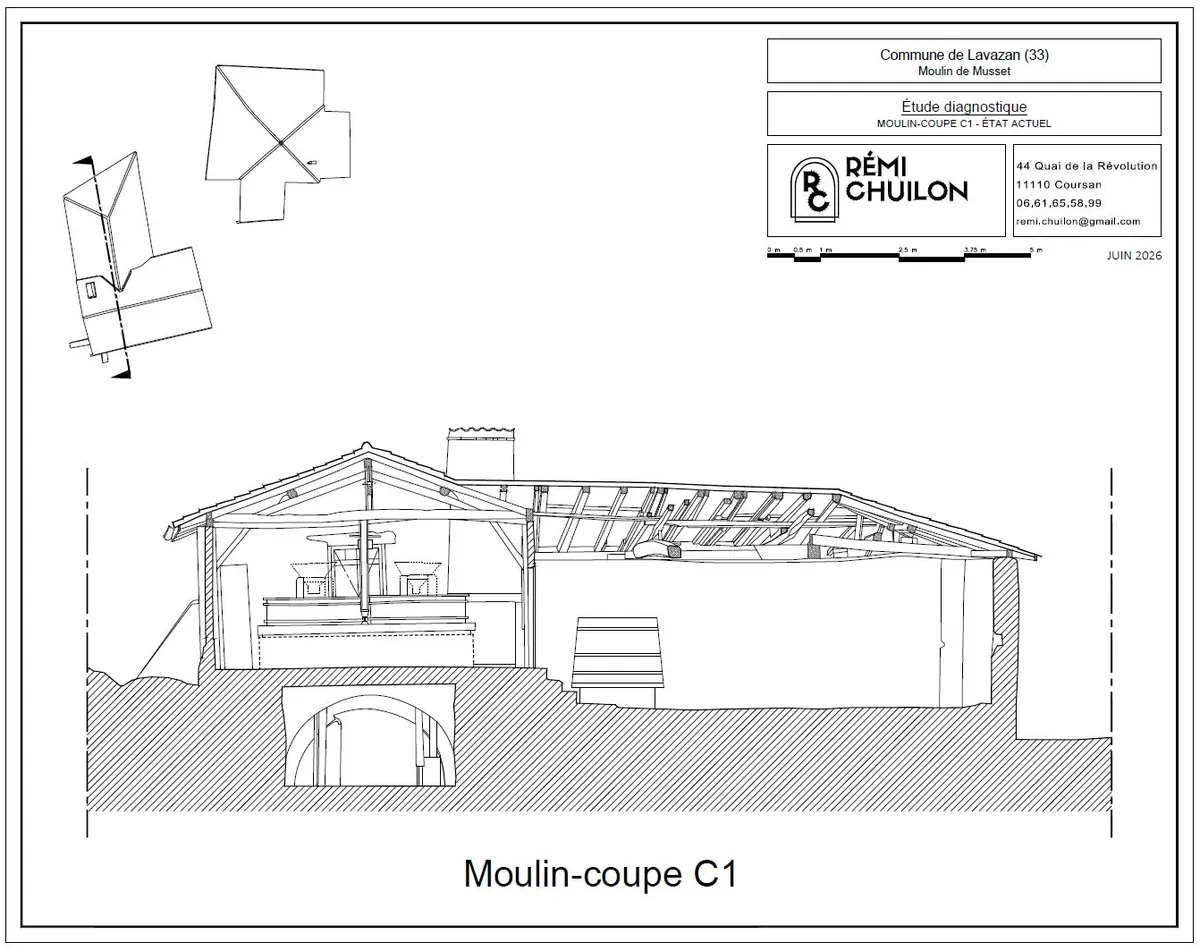

Coupe C1 · dessin Rémi Chuilon
